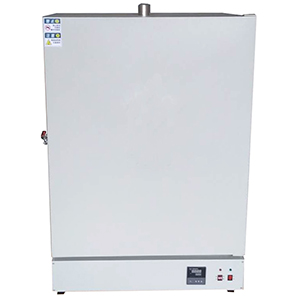

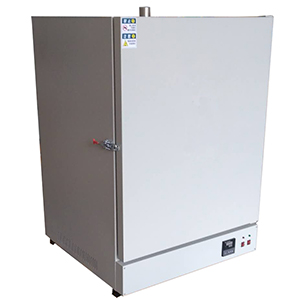

新款8401AX列系高温干燥箱俗称红外高温干燥箱是原8401A系列红外高温干燥箱的升级换代产品，双层不锈钢内胆热风内循环，节能高效，稳定性好。双层密封，外观喷塑，安全门锁，1AX，2AX，3AX安全散热孔位于箱体背部，4AX安全散热孔位于顶部。高温加热仓，齿轮转动平衡风轮，数字控温，可编程控制，工作室有效空间温度均匀性好，PID智能系统，多波段升温，恒温，定时启动等功能。
一、产品技术参数
1.1 温度范围：100℃～400℃；
1.2 波 动 度：±2% ；
1.3 显示精度：1℃；
1.4 均 匀 度：≤±5%
|
|
1.5 工作室尺寸：800*800*1000MM
1.6 外形近似尺寸：990*1140*1590 MM
1.7 升温速度：≤8℃/min；(可调节低于8℃/min的任意速度)
1.8 加热功率：10KW ；
1.9 电 源：380V, 50Hz ；
1.10 隔板配置：2块
1.11 净 重 约：260KG
1.12 带木箱包装毛重约：290KG
1.13 包装尺寸约：1110*1340*1700 （深*宽*高mm）
二．温度控制系统及特点
2.1 温度测量：K分度镍铬—镍硅传感器；
2.2 控制系统：LTDE全自动可编程仪表，PID调节，显示精度1℃
2.3 成套电器：采用品牌接触器，散热风扇，固态继电器；
2.4 时 间 制：多波段升温，恒温，定时启动，具有长达9999分钟*30的停时等功能。；
2.5 超温保护：内置式二级超温保护装置，双重保险。；
2.6 运行方式：全量程可调节恒温，恒定运行程序运行。
三、箱体结构及用料
3.1 外箱体材料：外箱体采用优质冷板经磷酸皮膜盐处理后高温喷塑，颜色为电脑灰
3.2 工作室材料：采用不锈钢双层内胆，可活动式不锈钢电抛光搁板
3.3
内部结构：箱体底部设有特制高温加热仓，齿轮转动平衡风轮，合理的循环风道结构，由运风电机将箱内空气吸入加热仓通过风道回流入工作室，再进入加热仓，周而复始，实现全方位立体加热效果，确保箱内空气达到幅度均匀。独特的几何腔体洁净设计，箱内搁架可随用户要求任意调节高度.及增减
3.4 保温材料：高密度硅酸棉与轻质纤维棉混合，在箱体前后左右上下夹层填充隔热
3.5
密封材料：箱门与工作室采用双层密封结构，耐高温的石棉绳密封条，以确保工作室之密封，箱门带锁手柄。箱体背部设有一个安全通风孔（8401-4AX安全通风孔位于顶部）
3.6 测 温 口： K分度传感器从箱体后方进入；
3.7 接 线 柱:： 发热元件接线柱位于箱体后下方位置；
3.8 控 制 器：位于箱体下面，内置控制系统，补偿导线连接K分度传感器
3.9 加热元件：不锈钢电加热器；
3.10 整机重量：约260KG
3.11 标准包装：木箱
四．加热系统
4.1 不锈钢高温加热器，位于箱内加热仓，由K分度传感器响应控制系统
4.2 不锈钢加热器加热输出有LTDE全自动仪表内微电脑演算控制
五.风循环系统
5.1 循环风机位于箱内底部加热仓的高温加热器中间，
5.2
采用双电机，齿轮转动平衡长轴多翼式耐高温风轮，将工作室内空气强制吸入加热仓再自动由风道口回流入工作室内，周而复始不断循环，以达到箱内热空气温度均匀并一直保持稳定
六.安全保护系统
6.1 非熔断式保护器
6.2 工作室超温保护器，上限超温报警并停止加热
6.3 漏电保护，触电保护，确保使用安全性.
6.4 风机过电流保护
七．配备的技术资料及附件：
7.1 操作说明书
7.2 产品保修卡
7.3 合格证
八．售后服务：
8.1 负责对用户进行远程技术指导
8.2 及时提供设备的备件、配件
8.3 提供设备使用过程中的技术咨询和支持
8.4 接到客户故障通知8个工作时内立即响应
九．主要元器件
LTDE全自动可编程控制仪表
固态继电器
散电电机
镍铬镍硅传感器
双外壳热风循环电机
高温不锈钢加热器 高温干燥箱的技术参数及外形结构对照表
（点击型号进入相关页面详细介绍）
|
400℃高温干燥箱主要技术参数对照表 |
|
型 号 |
8401-1AX |
8401-2AX |
8401-3AX |
8401-4AX |
|
温度范围 |
100℃～400℃ |
|
波 动 度 |
±2℃ |
|
显示精度 |
1℃ |
|
电源电压 |
220V、50HZ |
380V、50Hz |
|
升温速度 |
≤8℃/min；(可调节低于8℃/min的任意速度) |
|
均匀度 |
≤±5% |
|
加热功率 |
2.5KW |
3.5KW |
5KW |
10KW |
|
隔板配制 |
2块 |
|
净重约 |
109KG |
150KG |
197KG |
260KG |
|
带木箱包装毛重约 |
129KG |
175KG |
228KG |
290KG |
|
工作室尺寸(mm) |
350*450*450MM |
450*550*550MM |
500*600*750MM |
800*800*1000MM |
|
外形近似尺寸(mm) |
540*750*990MM |
690*870*1090MM |
710*900*1300MM |
990*1140*1590MM |
|
包装尺寸约(深*宽*高mm) |
680*830*1180MM |
800*1150*1200MM |
840*1200*1450MM |
1110*1340*1700MM |
|
发热元件及内胆材料 |
不锈钢加热器,不锈钢内胆 |
圆盘发热器,不锈钢内胆 |
瓷管发热器,不锈钢内胆 |
|
备注：信号灯选配
|
| |
|
|
