1.5 工作室尺寸:500*600*750MM
1.6 外形近似尺寸:710*900*1300 MM
1.7 升温速度:≤8℃/min;(可调节低于8℃/min的任意速度)
1.8 加热功率:5KW ;
1.9 电 源:220V, 50Hz ;
1.10 隔板配置:2块
1.11 净 重 约:197KG
1.12 带木箱包装毛重约:228KG
1.13 包装尺寸约:840*1200*1450 (深*宽*高mm)
二.温度控制系统及特点
2.1 温度测量:K分度镍铬—镍硅传感器;
2.2 控制系统:LTDE全自动可编程仪表,PID调节,显示精度1℃
2.3 成套电器:采用品牌接触器,散热风扇,固态继电器;
2.4 时 间 制:多波段升温,恒温,定时启动,具有长达9999分钟*30的停时等功能。;
2.5 超温保护:内置式二级超温保护装置,双重保险。;
2.6 运行方式:全量程可调节恒温,恒定运行程序运行。
三、箱体结构及用料
3.1 外箱体材料:外箱体采用优质冷板经磷酸皮膜盐处理后高温喷塑,颜色为电脑灰

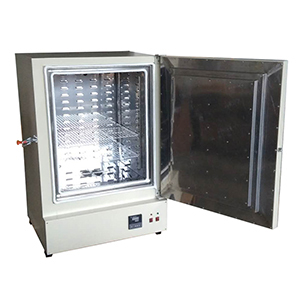

3.2 工作室材料:采用不锈钢双层内胆,可活动式不锈钢电抛光搁板
3.3
内部结构:箱体底部设有特制高温加热仓,齿轮转动平衡风轮,合理的循环风道结构,由运风电机将箱内空气吸入加热仓通过风道回流入工作室,再进入加热仓,周而复始,实现全方位立体加热效果,确保箱内空气达到幅度均匀。独特的几何腔体洁净设计,箱内搁架可随用户要求任意调节高度.及增减
3.4 保温材料:高密度硅酸棉与轻质纤维棉混合,在箱体前后左右上下夹层填充隔热
3.5

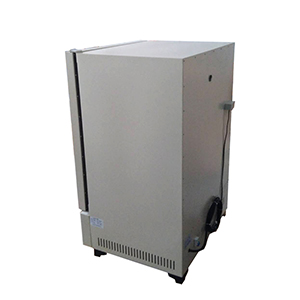

密封材料:箱门与工作室采用双层密封结构,耐高温的石棉绳密封条,以确保工作室之密封,箱门带锁手柄。箱体背部设有一个安全通风孔(8401-4AX安全通风孔位于顶部)
3.6 测 温 口: K分度传感器从箱体后方进入;
3.7 接 线 柱:: 发热元件接线柱位于箱体后下方位置;
3.8 控 制 器:位于箱体下面,内置控制系统,补偿导线连接K分度传感器
3.9 加热元件:不锈钢电加热器;
3.10 整机重量:约197KG
3.11 标准包装:木箱
四.加热系统
4.1 不锈钢高温加热器,位于箱内加热仓,由K分度传感器响应控制系统
4.2 不锈钢加热器加热输出有LTDE全自动仪表内微电脑演算控制
五.风循环系统
5.1 循环风机位于箱内底部加热仓的高温加热器中间,
5.2
采用双电机,齿轮转动平衡长轴多翼式耐高温风轮,将工作室内空气强制吸入加热仓再自动由风道口回流入工作室内,周而复始不断循环,以达到箱内热空气温度均匀并一直保持稳定
六.安全保护系统
6.1 非熔断式保护器
6.2 工作室超温保护器,上限超温报警并停止加热
6.3 漏电保护,触电保护,确保使用安全性.
6.4 风机过电流保护
七.配备的技术资料及附件:
7.1 操作说明书
7.2 产品保修卡
7.3 合格证
八.售后服务:
8.1 负责对用户进行远程技术指导
8.2 及时提供设备的备件、配件
8.3 提供设备使用过程中的技术咨询和支持
8.4 接到客户故障通知8个工作时内立即响应
九.主要元器件
LTDE全自动可编程控制仪表
固态继电器
散电电机
镍铬镍硅传感器
双外壳热风循环电机
高温不锈钢加热器
高温干燥箱的技术参数及外形结构对照表
(点击型号进入相关页面详细介绍)
400℃高温干燥箱主要技术参数对照表 |
型 号 |
8401-1AX |
8401-2AX |
8401-3AX |
8401-4AX |
温度范围 |
100℃~400℃ |
波 动 度 |
±2℃ |
显示精度 |
1℃ |
电源电压 |
220V、50HZ |
380V、50Hz |
升温速度 |
≤8℃/min;(可调节低于8℃/min的任意速度) |
均匀度 |
≤±5% |
加热功率 |
2.5KW |
3.5KW |
5KW |
10KW |
隔板配制 |
2块 |
净重约 |
109KG |
150KG |
197KG |
260KG |
带木箱包装毛重约 |
129KG |
175KG |
228KG |
290KG |
工作室尺寸(mm) |
350*450*450MM |
450*550*550MM |
500*600*750MM |
800*800*1000MM |
外形近似尺寸(mm) |
540*750*990MM |
690*870*1090MM |
710*900*1300MM |
990*1140*1590MM |
包装尺寸约(深*宽*高mm) |
680*830*1180MM |
800*1150*1200MM |
840*1200*1450MM |
1110*1340*1700MM |
发热元件及内胆材料 |
不锈钢加热器,不锈钢内胆 |
圆盘发热器,不锈钢内胆 |
瓷管发热器,不锈钢内胆 |
|
