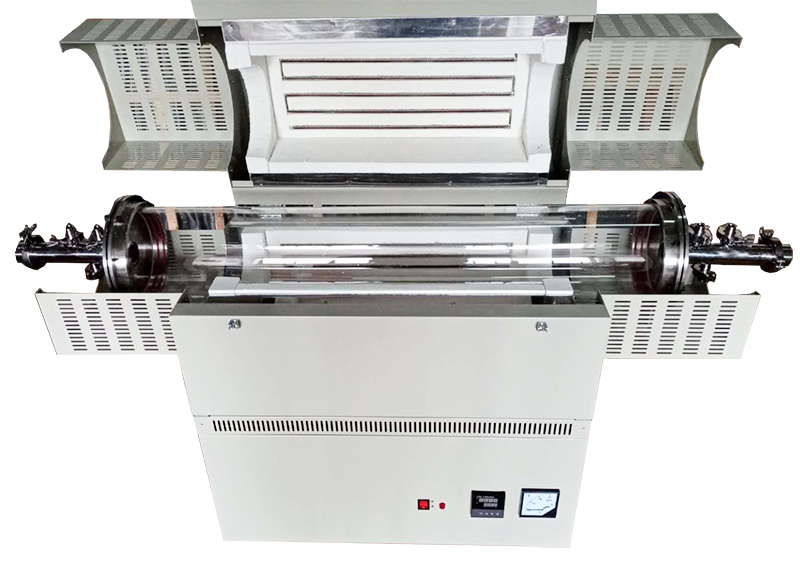

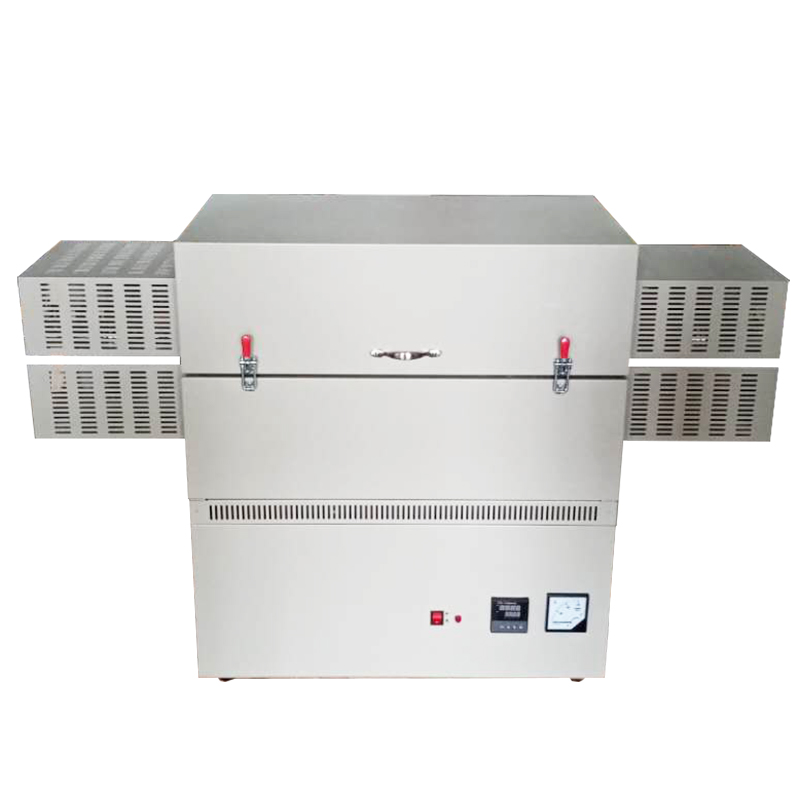

标准名称：开启式卧式真空管式炉
型号：SG-GL1200K-200
温度范围：100 ~ 1200℃
炉膛尺寸：φ200*680MM
发热区域：580MM
可配炉管：φ200*1110MM
波 动 度：±1℃
显示精度：1℃
升温速度：≤50℃/min；（可任意调节低于每分钟50度的速度）
整机功率：6KW
电 源：380V, 50Hz
配 件：气体流量计和水冷装置
产品介绍：
采用优质高温石英材料为炉管，低蓄热轻质纤维材料制作发热炉胆，高效节能，优质高温发热丝为发热元件。控制系统为国际先进的LTDE可编程仪表，可任意设置升温降温，恒温，定时开机，关机等多波段操作。控制器位于炉体下方，一体化制作，炉体和温控器的电气连接出厂前已完成，通上电源即可使用，控制系统采用升温速度可设定的LTDE可编程仪表，PID+SSR系统同步协调控制，使任何试验或实验的一致性和再现性成为可能。具有自动恒温及时间控制功能，并附设有二级超温自动保护功能，控制可靠，使用安全。密封系统带有双头进气阀，单头出气阀，真空压力表，不锈钢密封头，和耐高温密封胶，密封性能好，如需要还可另配流量计。
该真空炉美观大方，性能优越，是各高等院校科研单位首先的真空管式电炉。
真空管式炉LTKCA-12-12详细资料：
一．温度控制系统
1.1 温度测量：S分铂铑--铂热电偶；
1.2 控制系统：LTDE全自动可编程仪表，PID调节，显示精度1℃
1.3 成套电器：采用品牌接触器，散热风扇，固态继电器；
1.4 时 间 制：可设定升温时间，恒温时间控制，恒温时间到达，自动停机；
1.5 超温保护：内置式二级超温保护装置，双重保险；
1.6 运行方式：全量程可调节恒温，恒定运行；程序运行。
二、炉体结构及用料
2.1 炉壳材料：外箱壳采用优质冷板经磷酸皮膜盐处理后高温喷塑，颜色为电脑灰；
2.2 炉胆材料：采用高辐射低蓄热超轻质纤维炉板六面拼搭而成，耐急冷急热，节能高效
2.3 隔热方法：纤维棉毯；
2.4 测 温 口：热电偶从炉体下方进入；
2.5 接 线 柱：发热炉丝接线柱位于炉体下方位置；
2.6 控 制 器：由角钢框架金属面板，内置控制系统及补偿导线，位于炉体下方
2.7 加热元件：高温电阻丝；
2.8 炉管材料：高纯石英管；
2.9 密封装置：不锈钢镙杆及快接综合法兰；
2.10 整机重量：约40KG
2.11 标准包装：木箱
三．配备的技术资料及附件：
3.1 操作说明书
3.2 产品保修卡
四．售后服务：
4.1 负责对用户进行远程技术指导
4.2 及时提供设备的备件、配件
4.3 提供设备使用过程中的技术咨询和支持
4.4 接到客户故障通知8个工作时内立即响应
五．主要元器件
炉体一台
LTDE可编程控制仪表
固态继电器
中间继电器
热电偶
散热电机
高温发热丝 |
